1　集電環、碳刷過熱的原因分析

1.3　集電環、碳刷過熱的原因

1.3.1　集電環室通風不良

水電站水輪發電機組集電環室閉塞，風道不暢。集電環室在-X方向開設了一個60cm*80cm的檢修進入門，五個60cm*22cm的觀察窗平均分布在四周。由于觀察窗面積太小，且窗門皆在關閉狀態，沒有風扇等輔助散熱設備，室內外空氣流道狹小，空氣流通不暢，集電環室內溫度較高，嚴重影響集電環、碳刷散熱。

1.3.2　接觸電阻過大或分布不均產生的發熱

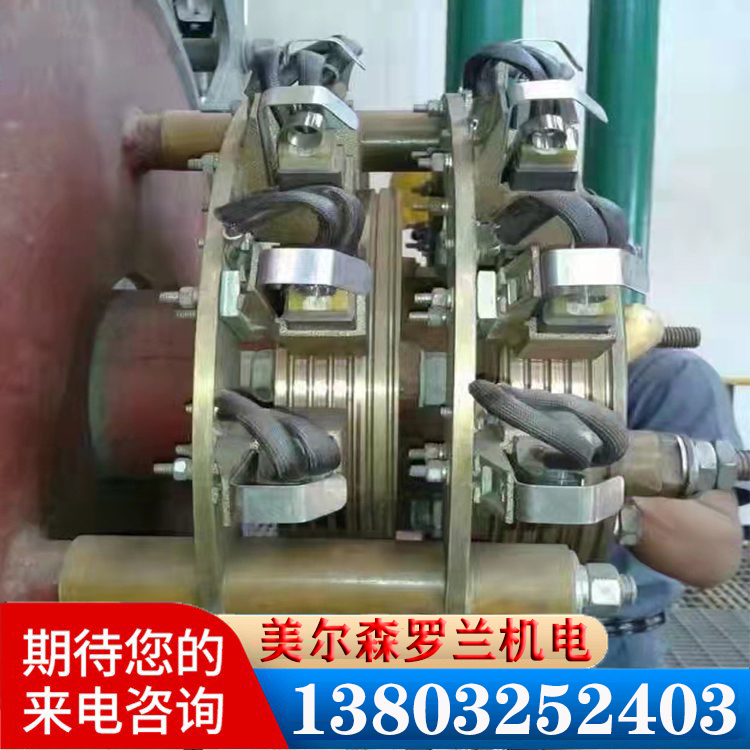

集電環和碳刷是通過相互滑動接觸導通勵磁電流的，每個集電環上分布著18只碳刷，由于接觸電阻的不同，電流分配的差異，會導致發熱不均勻，其原因有：（1）碳刷與集電環表面接觸電阻、碳刷與刷辮接觸電阻、刷辮與刷架引線接觸電阻過大，集電環與轉子引線接觸電阻過大。由于機組的振動，集電環與轉子的引線固定螺栓，刷握固定螺栓容易松動，接觸電阻變大。（2）碳刷壓力不均或不符合要求，彈簧由于過熱變軟，老化失去彈性等原因。集電環環面不同心，也會造成碳刷壓力不均。（3）個別碳刷材質不良、導電性能差。（4）集電環及刷架表面附著有大量的碳粉。（5）油霧的影響。油霧對因碳刷磨損而產生的碳粉的吸附作用較大，容易產生油性碳粉污垢。有實驗表明，在松散干燥的狀態下，石墨碳粉的絕緣電阻可達到100 MΩ以上，但是在油霧作用下絕緣電阻迅速減小為零。
